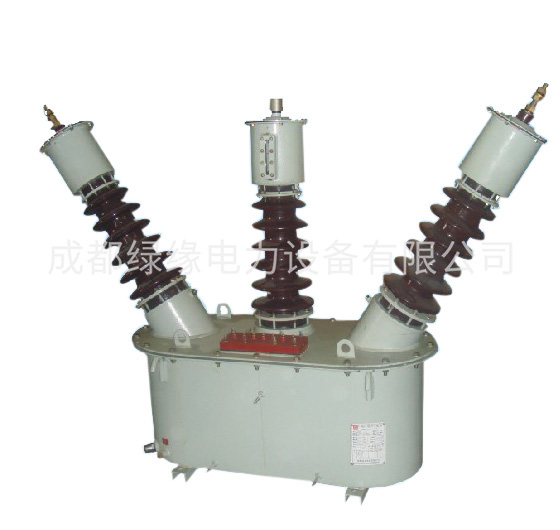

JLSJW(H)-35高压油浸式计量箱
一、概述
JLSJW(H)-35产品又称为油浸式组合互感器，具有两种计量方式：由两个电流线圈串接、两个电压线圈V型连接组成的两元件计量；三个电流线圈串接，三个电压线圈Y型连接成的三元件计量。配相应精度的有功、无功电能计量表，对35kV电力系统高端计量，供测量电压、电能及继电保护之用。
二、使用环境条件
1．普通型海拔不超过1000m；
2．环境温度：-25℃～40℃；
3．空气相对湿度低于85%（20℃时）；
4．大气中无严重影响互感器绝缘的污秽、腐蚀性和爆炸性介质。
一、型号表
| JLSJW(H)-35 5/5 |
| JLSJW(H)-35 10/5 |
| JLSJW(H)-35 15/5 |
| JLSJW(H)-35 20/5 |
| JLSJW(H)-35 30/5 |
| JLSJW(H)-35 40/5 |
| JLSJW(H)-35 50/5 |
| JLSJW(H)-35 75/5 |
| JLSJW(H)-35 100/5 |
| JLSJW(H)-35 150/5 |
| JLSJW(H)-35 200/5 |
| JLSJW(H)-35 250/5 |
| JLSJW(H)-35 300/5 |
| JLSJW(H)-35 400/5 |
| JLSJW(H)-35 500/5 |
| JLSJW(H)-35 600/5 |
二、主要技术参数
1．电压互感器主要技术参数见表1
| JLSJW-35 | 额定电压比 （kV） | 准确级及额定输出 （VA） | 频率 (Hz) | 极限 输出 (kV) | 额定绝 缘水平 (kV) | |||
| 0.2 | 0.5 | 1.0 | 3.0 | |||||
| 两元件 | 35/0.1 | 20 | 80 | 150 | 300 | 50 | 800 | 40.5/95/185 |
| 三元件 | 35/0.1 | |||||||
2．电流互感器主要技术参数见表2
| 额定一次电流 (A) | 额定 容量 (VA) | 热稳定 电流倍数 （倍） | 额定动稳定 电流倍数 （倍） | |
| 单变比 | 双变比 | |||
| 5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、200/5、250/5、300/5、400/5、500/5、600/5、800/5 | 5~10/5、10~15/5、15~20/5、20~30/5、30~50/5、50~75/5、75~100/5、100~150/5、150~200/5、200~300/5、300~400/5、400~500/5 | 10 | 65 | 162 |
