一、 性能概述

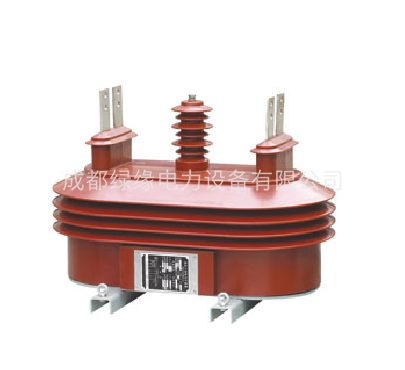

     本型计量箱是同类产品的基础上改进而成的，适用于额定频率50HZ，额定电压10KV的户外交流电力系统中作有功、无功电能计量，是老式油浸产品理想的换代产品。
本型号电压互感器采用具有耐电流、耐老化的户外专用环氧树脂真空浇注而成，外形采用防雨伞裙，表面爬电距离大，防雨、防尘、耐腐蚀是城乡电网改造理想的换代产品。

二、使用条件
1.该产品适用于频率为50Hz的10kV或6kV三相交流电力系统中;
2.环境温度：-40℃～+40℃;
3.空气相对湿度：月平均值≤90°
4.海拔高度：不超过2000m;
5.周围空气不应受腐蚀性气体或可燃性气体的污染;
6.爬电距离：340mm。


  一、技术参数
准确等级：0.2S，0.2，0.5S
额定电压比：10000/100V，6000/100V
额定一次电流：5～1000A
额定二次电流：5A或1A
额定容量：电压部分：0.2级，20VA
电流部分： 0.2S、0.2级，10VA
额定短时热电流倍数：100I1n/1s
额定短时动稳定倍数：250I1n



额定电压比（V）	额定电流比（A）	准确级组合		额定二次输出
		电压	电波	电压互感器	电流互感器
10000/100	5-800/5	0.2	0.2s 0.2	2×20	2×10
10000/100				3×10	3×10
