CJ系列电动操作机构

一、主要用途与适用范围
CJ系列电动操作机构,属户外产品,供操作高压隔离开关之用,可进行远方控制,也可就地用电动控制或用摇把进行人才操作。

二、产品的工作条件和工作环境
环境温度:-50C~+50C
海拔:不超过2000m
风速:不超过34m/s
覆冰厚度:不超过10mm
地震强度:不超过8度
空气污秽程度:适用于IV、III级及以下污秽地区
无频繁激烈震动,无易燃易爆和化学腐蚀物
阳光辐射强度:1000W/m2(晴天中午)
不适用于具有大量导电气体、尘埃或足以降低其电气性能及有爆炸危险的场所
不适用于非水平安装的场所
电源电压变化范围:额定电压的85%~110%

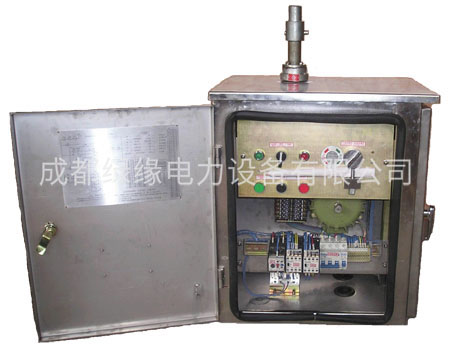

CJ系列电动操作机构
三、产品结构特点
CJ系列机构采用电动机驱动涡轮杆减速装置,带动输出轴工作,输出轴采用缡直安装,具有噪声小的特点。
CJ系列机构中采用电气分、合闸终点限位开关与机械限位装置相配合的方式,使机构主轴限制在准确的位置。
CJ系列机构箱内设有远、近可控开关,可实现就地电动分、合闸操作和远方摇控操作,并可用摇把进行人力分、合闸操作。通过摇把的插入与拔出,自动实现与电动相互闭锁。
CJ系列电动机构采用了先进、可靠、免维护的电子式电动机保护器,该保护器是根据隔离开关电动机构的运行特点设计的,采用电流检测技术,无需外电源,对电动机运行中的对称性故障(如过载,堵转等)及非对称性故障(如断相、电流不平衡)有可靠保护功能。
CJ系列电动机构内正常装有8常开、8常闭的辅助开关,由转轴带动辅助开关切换,在隔离开关在合闸位置时发出相应的信号CJ系列电动机构的电气原理及内部结构相同,只有安装背板有所区别,通过变换安装背板,可实现CJ系列机构箱之间的互换和对老型号CJ2、CJ5、CJ6、CJ9操作机构的升级改造。
