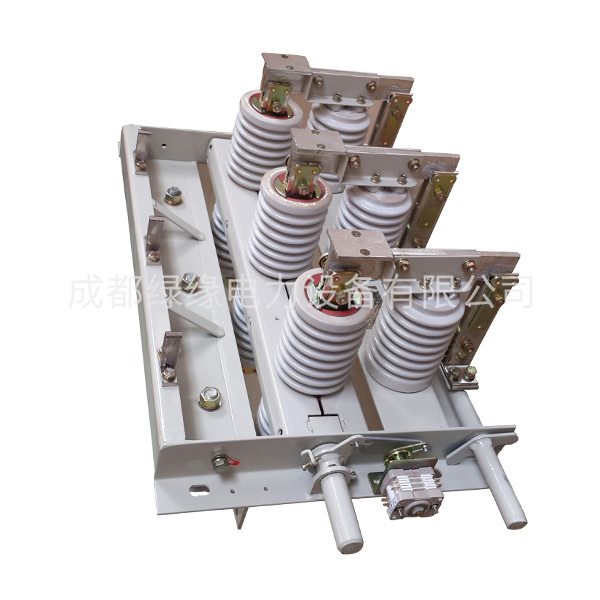

GN30-12 GN30-12D隔离开关

一、产品概述

GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关,主要结构是在三相共底架的上、下两个平面上,固定两组绝缘子及触头,通过旋转触刀,从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式,可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整,其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求,适用于额定电压12kV交流50Hz及以下户内系统中,作为在有电压无负载情况下,分合电路之用。可与高压开关柜配套使用,也可单独使用。

二、户内高压隔离开关产品特点

1.在电气设备检修时,提供一个电气间隔,并且是一个明显可见的断开点,用以保障维护人员的人身安全。
2.隔离开关不能带负荷操作:不能带额定负荷或大负荷操作,不能分、合负荷电流和短路电流,但是有灭弧室的可以带小负荷及空载线路操作。
3.一般送电操作时:先合隔离开关,后合断路器或负荷类开关,断电操作时:先断开断路器或负荷类开关,后断开隔离开关。
4.选用时和其它的电气设备相同,其额定电压、额定电流、动稳定电流、热稳定电流等都必须符合使用场合的需要。
隔离开关的作用是断开无负荷电流的电路.使所检修的设备与电源有明显的断开点,以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流,所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

三、使用环境条件
海拔高度不超过1000m;
周围空气温度:上限+40℃ 下限-10℃
相对湿度:日平均值不大于95%,月平均值不大于90%
地震烈度不超过8度;
无严重粉尘、化学腐蚀性和爆炸性物质的场所。
无经常性剧烈振动的场所。

配套产品推荐:


真空断路器VS-12固定式 避雷器HY5WS-17/50 机械闭锁JSXGN-12
真空断路器VS-12固定式 避雷器HY5WS-17/50 机械闭锁JSXGN-12


GN30-12 GN30-12D隔离开关参数表:

产品型号 GN30-12/400-12.5 GN30-12/630-20 GN30-12/1000-31.5 GN30-12/1250-31.5 GN30-12/1600-3150 GN30-12/2000A GN30-12/4000A
GN30-12D/400-12.5 GN30-12D/630-20 GN30-1 ZD/1000-31.5 GN30-12D/1250-31.5 GN30-12D/1600-3150 GN30-12D/2000A GN30-12D/4000A
额定电压(KV) l2
额定电流(A) 400 630 1000 1250 1600-3150 2000 4000
额定短时耐受电流(KA) 1 2.5 20 31.5 40 - -
额定短路持续时间(S) 4
额定峰值耐受电流(KA) 3 1 .5 50 80 100 - -
额定绝缘水平 1min工作耐受电压(KV) 极间、极对地 42 断口 49
雷电冲击耐受电压(KV) 极间、极对地 75 断口 85
