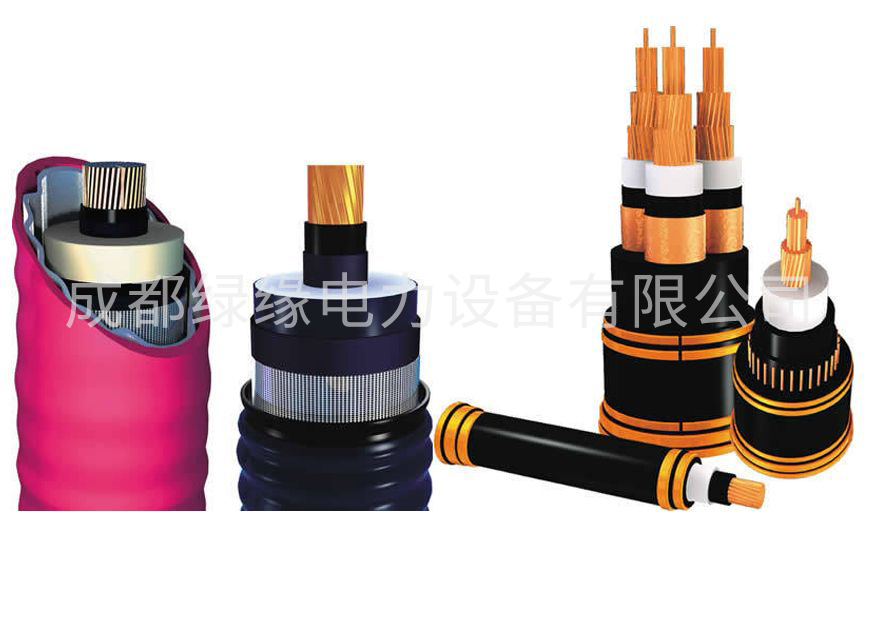

WDZN-YJY(F)WDZ-5×低烟无卤阻燃耐火电力电缆
一、使用范围
WDZN-YJY(F)WDZ-5×低烟无卤阻燃耐火电力电缆适用于额定电压450/750V及以下，有耐热、无卤、低烟、阻燃要求的建筑、电器开关等动力装置场合。如别墅、宾馆、医院、政府办公大楼、学校、家庭住宅、商场等人员密集的要求环保、安全高的场所。
二、产品特点
1、具有优异的机械物理性能，耐环境应力开裂性能好。
2、耐各种化学溶剂，在周围各种腐蚀性媒介中比较稳定。
3、电气、绝缘性稳定。
4、电线的耐热性好，长期动作温度达到90℃-150℃。
5、载流量大，过载能力强。
6、产品不含卤族元素，燃烧时不产生氯化氢等有毒有腐蚀性的气体。
7、燃烧时发烟量小，可视距离长，火灾时，可确保不熟悉现场的人有逃生机会。
8、具有优异的阻燃性。
辐照交联电线电缆产品的利用电子辐照加速器进行辐照改性加工的产品，使用电子辐照加速器的高能电子束流对电线电缆绝缘层及保护层进行辐照，使塑形体原相对独立的链状结构变成同层相联，层层相联的三维网状结构，从而极大地提高了电线电缆产品的机械物理性能，其耐磨性、耐化学性、抗龟裂、耐老化、使用寿命等性能。
| 标称截面 | 电缆外径 | 电缆计算重量 | 20℃导体直流电阻******值 | 试验电压 | 90℃绝缘电阻最小值 | 参考载流量工作（135℃） | 推荐载流量工作温度（90℃） |
| mm² | mm | Kg/km | Ω/km | kv/5min | kv/5min | A | A |
| 5×1.5 | 12.52 | 228.3 | 12.1 | 3.5 | 0.1 | 41 | 30 |
| 5×2.5 | 13.6 | 295.65 | 7.41 | 3.5 | 0.09 | 54 | 39 |
| 5×4 | 14.8 | 396.5 | 4.61 | 3.5 | 0.077 | 69 | 50 |
| 5×6 | 16.3 | 518.5 | 3.08 | 3.5 | 0.065 | 97 | 70 |
| 5×10 | 19.7 | 784.65 | 1.83 | 3.5 | 0.065 | 125 | 94 |
| 5×16 | 22.6 | 1120.9 | 1.15 | 3.5 | 0.05 | 170 | 120 |
| 5×25 | 27.5 | 1717.1 | 0.727 | 3.5 | 0.05 | 210 | 150 |
| 5×35 | 30.7 | 2259.45 | 0.524 | 3.5 | 0.04 | 255 | 185 |
| 5×50 | 35 | 3036.2 | 0.387 | 3.5 | 0.035 | 325 | 235 |
| 5×70 | 41.4 | 4257.3 | 0.268 | 3.5 | 0.035 | 400 | 290 |
| 5×95 | 47.1 | 5758 | 0.193 | 3.5 | 0.035 | 470 | 340 |
| 5×120 | 52.5 | 7171.3 | 0.153 | 3.5 | 0.032 | 535 | 390 |
| 5×150 | 57.9 | 8810.7 | 0.124 | 3.5 | 0.032 | 620 | 450 |
| 5×185 | 64.9 | 11033.95 | 0.0991 | 3.5 | 0.032 | 740 | 540 |
| 5×240 | 71.9 | 14265.5 | 0.0754 | 3.5 | 0.032 | 960 | 710 |
| 5×300 | 80.2 | 17543.1 | 0.0601 | 3.5 | 0.03 | 740 | 540 |
