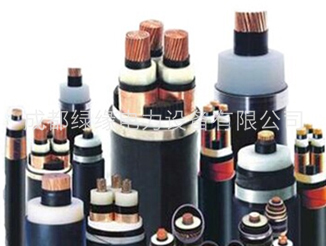

VLV22-4×聚氯乙烯绝缘聚氯乙烯护套电力电缆
一、产品简介
VLV22铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆适用于直埋地下，电缆能承受机械外力作用，但不能受大的拉力
二、产品用途
适用于固定敷设在交流50HZ，额定电压0.6/1千伏及以下输配路线上
三、产品特点
电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸，碱和有机溶剂，电缆不受敷设落差的限度，可在任何落差甚至垂直的场合敷设。
工作温度：0℃~ +70℃
(1)成品电缆在室温下，能经受交流50HZ，3.5KV电压试验5min不击穿。
(2)电缆长期答应工作最高温度不超过70℃，敷设时温度应不低0℃，弯曲半径应不
小于电缆外径10倍。
(3)成品电缆导电线芯的直流50HZ，换算到标称截面1mm2，长度为1m和温度+20℃时，铜芯应不大于0.0184，铝芯应不大于0.031Ω。
VLV22-4×聚氯乙烯绝缘聚氯乙烯护套电力电缆产品参数：
| 导体标称直径 | 绝缘厚度 | 钢带厚度 | 护套厚度 | 电缆近似外径 | 电缆近似重量 | 20℃导体电阻 | 试验电压 | ||
| 20℃≤（Ω/km） | |||||||||
| 铜 | 铝 | 铜 | 铝 | ||||||
| mm² | mm | mm | mm | mm | kg/km | kg/km | Ω/km | Ω/km | KV/min |
| 4×4 | 1 | 2×0.2 | 1.8 | 18.5 | 565 | 464 | 4.61 | 7.41 | 3.5 |
| 4×6 | 1 | 2×0.2 | 1.8 | 19.7 | 685 | 533 | 3.08 | 4.61 | 3.5 |
| 4×10 | 1 | 2×0.2 | 1.8 | 22.8 | 960 | 699 | 1.83 | 3.02 | 3.5 |
| 4×16 | 1 | 2×0.2 | 1.8 | 25.3 | 1273 | 851 | 1.15 | 1.91 | 3.5 |
| 4×25 | 1.2 | 2×0.5 | 1.8 | 30.5 | 1998 | 1347 | 0.727 | 1.2 | 3.5 |
| 4×35 | 1.2 | 2×0.5 | 1.9 | 33.5 | 2505 | 1602 | 0.524 | 0.868 | 3.5 |
| 4×50 | 1.4 | 2×0.5 | 2.0 | 35.2 | 3122 | 1832 | 0.387 | 0.641 | 3.5 |
| 4×70 | 1.4 | 2×0.5 | 2.2 | 38.7 | 4025 | 2220 | 0.268 | 0.443 | 3.5 |
| 4×95 | 1.6 | 2×0.5 | 2.4 | 44.7 | 5291 | 2842 | 0.193 | 0.32 | 3.5 |
| 4×120 | 1.6 | 2×0.5 | 2.5 | 49.4 | 6464 | 3370 | 0.153 | 0.253 | 3.5 |
| 4×150 | 1.8 | 2×0.5 | 2.6 | 53.7 | 7866 | 3998 | 0.124 | 0.206 | 3.5 |
| 4×185 | 2 | 2×0.5 | 2.8 | 58.9 | 9542 | 4772 | 0.0991 | 0.164 | 3.5 |
| 4×240 | 2.2 | 2×0.5 | 3.0 | 61.0 | 11916 | 5727 | 0.0754 | 0.125 | 3.5 |
| 4×300 | 2.4 | 2×0.5 | 3.0 | 67.0 | 14118 | 6558 | 0.0601 | 0.1 | 3.5 |
| 4×400 | 2.6 | 2×0.5 | 3.4 | 73.6 | 19950 | 9366 | 0.047 | 0.0778 | 3.5 |
