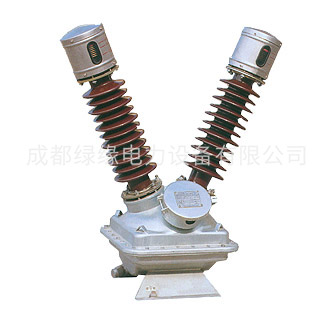

JD6-35户外油浸式电压互感器
一、产品用途
本产品是供35KV，50或60Hz电力系统做电压、电能测量用的户外单相油浸式电压互感器。
二、遵循的主要标准
国家 电工委员会标准：IEC60044-2《电磁式电压互感器》
国家标准：GB1207《电压互感器》
GB311.1《高压输变电设备的绝缘配合》
三、使用环境条件
环境温度：-40~+40℃
海拔高度：不超过1000m
环境污秽等级：Ⅱ、Ⅲ、Ⅳ级污秽地区
四、系统情况
系统额定电压：35KV
系统最高电压：40.5KV
系统额定频率：50Hz或60Hz
系统中性点接地方式：非有效接地
JD6-35户外油浸式电压互感器技术参数：
| 额定一次电压 | 35KV, 33KV | ||||
| 设备最高电压 | 40.5KV | ||||
| 额定频率 | 50或60Hz | ||||
| 额定电压比 | 35/0.1KV,33/0.11KV,35/0.1/0.1KV,33/0.11/0.11KV | ||||
| 准确级及额定输出（一个测量绕组） | 二次端子标志 | a-b | |||
| 准确级 | 0.2 | 0.5 | 1 | ||
| 额定输出VA | 80 | 150 | 250 | ||
| 准确级及额定输出（二个测量绕组） | 二次端子标志 | 1a-1b | 2a-2b | ||
| 准确级 | 0.2 | 0.5 | |||
| 额定输出VA | 40 | 40 | |||
| 热极限输出 | 1000VA | ||||
| 额定电压因素 | 1.2倍连续 | ||||
| 局部放电水平在1.2Um/√3KV下 |
| ||||
| 介质损耗因素 在10KV下 | Φ≤0.02 | ||||
| 外地绝缘爬距 | W1/875mm | ||||
| W2/1020mm | |||||
| W3/1200mm | |||||
| 额定工频耐受电压 | 80/95KV | ||||
| 额定雷电冲击耐受电压 | 185/200KV | ||||
| 二次绕组同及对地工频耐受电压 | 3KV | ||||
| 机械强度（三个方向） | 1250N | ||||
