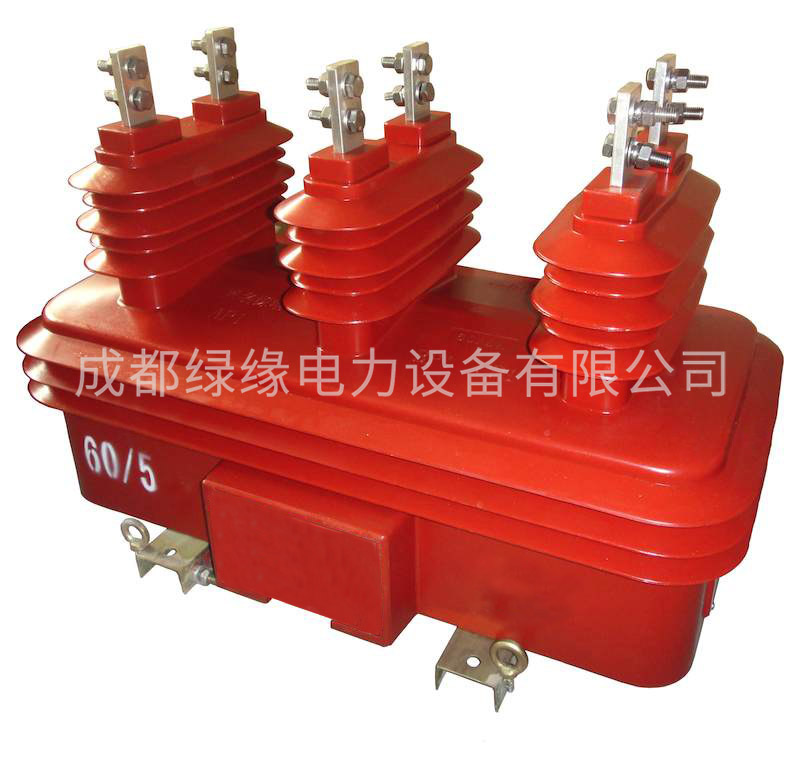

JLSZY-10户外组合式互感器

一、产品概述

JLSZY-10 户外组合式互感器，产品由三元件（三台压互感Y/y连接和三台流互感）组合为一体,适用于额定频率为50Hz,额定压10KV及以下力系统中配三相四线能表作能计量用。具有爬比距大,绝缘性能好,计量准确度高,盗等优点,是实现高供高计******选择。本型产品流互感铁芯采用高导磁优质超微晶铁芯,压互感采用日本Z11高导磁优质取向硅钢带R型铁芯。互感优化排列全真空一次浇注成型：底部有安槽钢及接地螺丝,还设有供吊的吊环栓,高压线通过一次导排接入,二次可由铠缆直接接入表箱,具有结构紧凑,体积小,免维护,安方便等优点。本产品外壳为不锈钢打造而成,表面光滑,明亮,耐腐蚀等优点。

二、性能参数主要技术参数
1、额定压：35KV 10KV 6KV
2、准确等级：0.5和0.2级 0.5S和0.2S级
3、额定变比：压比：10000/100V,6000/100V流比：一次流为：2.5,5,7.5,10,15,20,30,40,50,75,100．．．．．．Ａ等规格。
4、双流比规格：双变比流二次流有注明流变比为1S1,1S2,1S3,21S1,21S2,21S3,其中S1,S2为小流变比S1,S3为大流变比,其中流变比接法应按对应的变压******容量选择
5、额定容量：6KV 0.2,0.2S级压部分：2×20VA 流部分：2×10VA 0.5级压部分：2×25VA 流部分：2×10VA 10KV 0.2,0.2S,0.5级压部分：2×25VA 流部分：2×10VA 35KV 0.2,0.2S,0.5级压部分：2×50VA 流部分：2×10VA
JLSZY-10户外组合式互感器
三、注意事项使用前的检查及维护
1、测量绕组的绝缘阻和出厂值进行比较。
2、检查二次回路的接线是否正确,接线盒螺丝和压板位置是否正常。
3、检查箱体外壳接地是否良好,雷保护措施是否妥协。
4、连接一次线时,应与网的相序一致,P1,P2的进出接线必须正确。
5、电压互感二次不允许短路,电流互感二次不允许开路,电压互感,电流互感二次及箱壳必须可靠接地,确保仪表和人身安全。
其他说明使用条件：本产品在环境温-30℃～ 40℃的范围内,海拔2500米以下使用。空温度不大于85%安场所无严重的震动和颠簸,应无腐蚀性强烈的体,不宜安在易燃易爆的地方。
