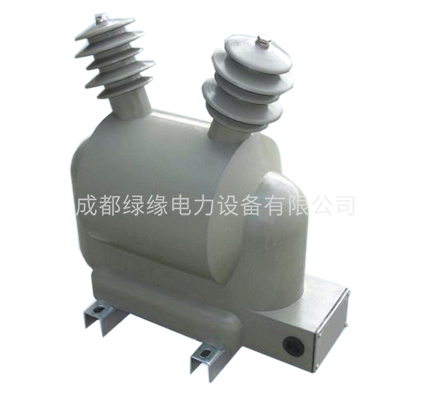

JDZW2-3 6 10电压互感器
一、产品概述
JDZW2-3 6 10电压互感器为户外环氧树脂浇注绝缘全封闭式结构，适用于交流50HZ、额定电压10KV及以下的电力系统中作电压、电能测量用，也可单独提供0.22KV操作电源使用。内置熔继器可有效保护PT，熔断器更换方便。
二、使用环境
● 产品符合标准GB1207-1997和IEC186
● 额定频率50HZ
● 环境温度-35℃～+40℃
● 污秽等级Ⅳ级
注：配用熔继器为XPNP1-10KV/1A
三、基本作用
JDZW2-3 6 10电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。
JDZW2-3 6 10电压互感器技术参数表:
| 额定电压比（KV） | 额定二次输出（VA） | 热极限输出（VA） | 额定绝缘水平（KV） | |
| 0.2级 | 0.5级 | |||
| 6/0.1 | 30 | 60 | 150 | 7.2/32/60 |
| 10/0.1 | 30 | 60 | 12/42/75 | |
| 10/0.22 |
|
| 400 | |
