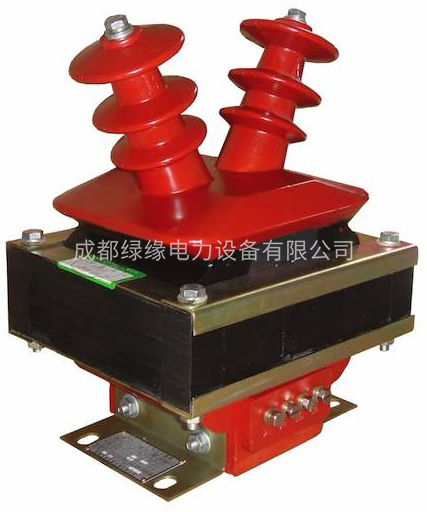

JDZJ系列型电压互感器

详细信息返回

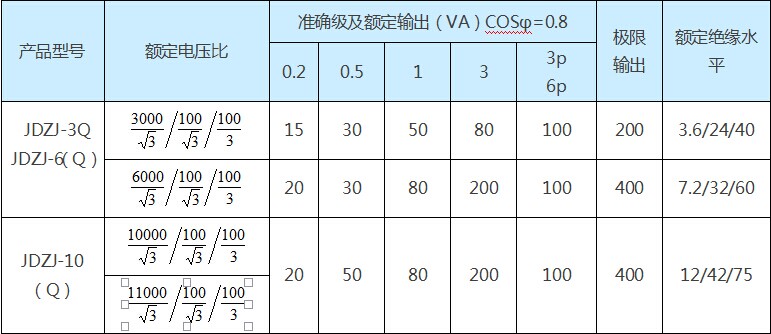

一、产品参数
JDZJ-3Q JDZJ-6Q JDZJ-10Q型电压互感器是用环氧树脂浇注的半封闭式电压互感器，供户内频率为50Hz、3KV、6KV、10kV电力系统作电压，电能测量及继电保护用。
本系列电压互感器为单相,户内,干式半封闭产品,使用时单台或二台一组,JDZ-3,6,10Q二台一组商时为V/V连接,JDZF- 3,6,10Q二台一组时为V/V/连接.分别适用于额定频率50HZ或60HZ,额定电压3,6,10KV电力系统中作电能计量,电压监控和继电保护用.该系列产品也可根据用户要求,二次带220V绕组供控制电源用。
JDZJ-3Q JDZJ-6Q JDZJ-10Q型互感器为半封闭,大爬距,全工矿,外铁芯结构,绕组为环氧树脂全真空浇注全绝缘结构.铁芯采用优质硅钢片叠装而成,互感器绝缘靠环氧树脂,产品体积小,重量轻,安装仅占有限空间.所有绕组完全在环氧树脂中,具有优良的绝缘性能,耐冲击和机械压力, 并可以保护绕组不受潮。一次绕组引出线端子的标志为A,B;二次绕组引出线端子的标志为a,b均在浇注体上清晰标注.在夹件上的接地标志旁有接地螺栓供接地用,下部支架供安装用.整体结构紧凑,使用方便。

二、JDZJ-3Q JDZJ-6Q JDZJ-10Q型电压互感器特点
JDZ,JDZ-6,JDZ-10Q 型互感器为半封闭 , 大爬距 , 全工矿 , 外铁芯结构 , 绕组为环氧树脂全真空浇注全绝缘结构。铁芯采用优质硅钢片叠装而成 , 互感器绝缘靠环氧树脂 , 产品体积小 , 重量轻 , 安装仅占有限空间。所有绕组完全在环氧树脂中 , 具有优良的绝缘性能 , 耐冲击和机械压力 , 并可以保护绕组不受潮。一次绕组引出线端子的标志为 A,B; 二次绕组引出线端子的标志为 a,b 均在浇注体上清晰标注 . 在夹件上的接地标志旁有接地螺栓供接地用 , 下部支架供安装用 . 整体结构紧凑 , 使用方便。
