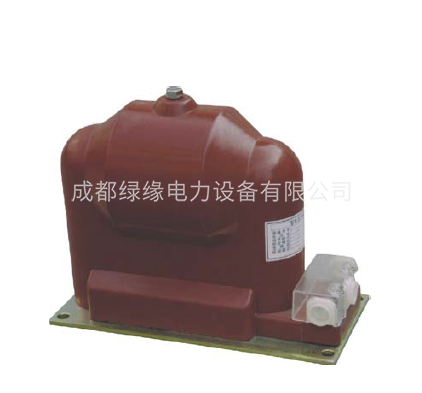

JDZX9-3G JDZX9-6G JDZX9-10G系列电压互感器
一、结构简介
JDZX9-3G JDZX9-6G JDZX9-10G系列电压互感器型电压互感器为全封闭产品。一、二次绕组和铁芯均浇注在环氧树脂内，绝缘性能优良，耐潮湿。除JDZX9-3G JDZX9-6G JDZX9-10G为半绝缘结构外，其余均为全绝缘结构。
二、技术参数
1. 局部放电水平符合GB1207-1997《电压互感器》标准
2. 产品表面爬电距离满足Ⅱ级污秽等级
3. 负载的功率因数 ：COSφ=0.8 (滞后)
4. 其他技术参数见表
三、注意事项
1. 使用时二次绕组不能短路及超负荷运行。
2. JDZX9-3G、JDZX9-6G、JDZX9-10G为半绝缘结构，只能进行感应耐压试验，开关柜进行工频耐压试验时，应将互感器与开关柜断开。
JDZX9-3G JDZX9-6G JDZX9-10G系列电压互感器产品参数：
| 型号 | 额定电压比 | 准确级及准确级组合额定二次输出 | 极限输出 | 额定绝缘水平 | 表面爬电距离 | 一次熔断器 | 重量 | 备注 | 接线圈 |
| JDZX9-3G | 3000/√3；100/√3；100//√3 | 0.2/6P(3P)-30/100 0.5/6P(3P)-60/100 1/6P(3P)-180/100 3/6P(3P)- 500/100 | 600 | 3.6/23/40 |
| 0.5 |
| - | 图5 |
| JDZX9-6G | 6000/√3；100/√3；100/√3 | 7.2/32/60 | |||||||
| JDZX9-10G | 10000/√3；100/√3；100/√3 | 12/42/75 | 0.2 | ||||||
| 10000/√3；100/√3；100/√3；100/√3 | 0.2/0.2/6P(3P)-15/15/100 0.2/0.5/6P(3P)-15/20/100 0.5/0.5/6P(3P)-40/40/100 | 300/300 |
