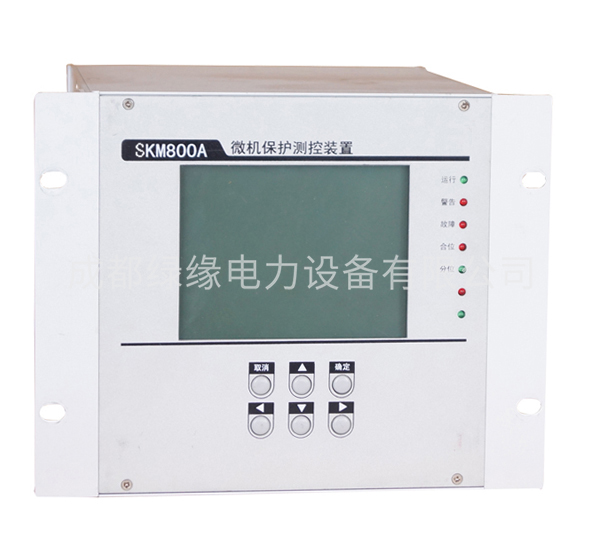

电容器保护装置SKM800A-C
说明：
1、 结构：装置高4U宽19/2英寸，整个机箱全铝合金外壳，显示面板固定在前面上，内部插件从后面差拨。
2、 安装方式：嵌入式安装，后插拨式后接线。
3、 外形尺寸：178（高）*229（宽）*{228（深）＋15（端子高度）}。
1、电容器保护装置SKM800A-C
2、1.1保护功能：
二段式电流保护速断、过流；
过电压保护；
低电压保护；
不平衡电流保护；
不平衡电压保护；
PT断线检测及闭锁低压及方向保护元件；
桥差电流保护；
差电压保护；
1.2测控功能：
母线电压、电容器电流、有功、无功、功率因数、频率；
14路开光量输入（交直流通用）；
4路继电器开出（保护、告警）；
控制回路监视及断线告警；
继电器手动及遥控分合闸操作（可以内带防跳闭锁继电器）；
CAN/RS485通讯接口；
通讯协议及故障录波（选配）；
以太网接口。
SKM800A系列微机保护产品选型表：
| 产品型号 | SKM800A-L线路保护装置 | SKM800A-TC配电变保护装置 | SKM800A-C电容器保护装置 | SKM800A-MZ电动机差动保护装置 | SKM800A-MB电动机中和保护装置 | SKM800A-BT备用电源自动切换装置 | SKM800A-MJ电压自动检测切换装置 | SKM800A-TZ主变差动保护装置 | SKM800A-TB主变后备保护装置 | SKM800A-CK综合测控装置 | SKM800A-ZY站用保护测控装置 | SKM9000后台监控系统 |
| 功能 | ||||||||||||
| 三段式电流保护 | ¤ | ¤ | ¤ |
|
|
|
|
| ¤ |
|
|
|
| 反时限电流保护 |
| ¤ |
|
|
|
|
|
| ¤ |
|
|
|
| 负序电流保护 |
| ¤ |
|
| ¤ |
|
|
| ¤ |
|
|
|
| 过负荷保护 | ¤ |
|
|
| ¤ |
|
|
| ¤ |
|
|
|
| 零序电流保护 | ¤ | ¤ | ¤ |
| ¤ |
|
|
| ¤ |
|
|
|
| 零序电压保护 |
| ¤ | ¤ |
|
|
| ¤ |
| ¤ |
|
|
|
| 低频减载 | ¤ |
|
|
|
|
|
|
|
|
|
|
|
| 电流加速保护 | ¤ |
|
|
|
|
|
|
|
|
|
|
|
| 低压保护 | ¤ |
| ¤ |
| ¤ |
|
|
|
|
|
|
|
| 过压保护 |
|
| ¤ |
| ¤ |
|
|
|
|
|
|
|
| 三相自动重合闸 | ¤ |
|
| ¤ |
|
|
|
|
|
|
|
|
| 低压闭锁 | ¤ |
|
| ¤ |
|
|
|
|
|
|
|
|
| 差动速断保护 |
|
|
|
|
|
|
| ¤ |
|
|
|
|
| 比率差动 |
|
|
| ¤ |
|
|
| ¤ |
|
|
|
|
| PT断线检测及闭锁 | ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ |
|
| CT断线检测及闭锁 |
|
|
|
|
|
|
| ¤ |
|
|
|
|
| 电源备自投 |
|
|
|
|
| ¤ |
|
|
|
|
|
|
| 非电量保护 |
| ¤ |
|
| ¤ |
|
|
| ¤ |
|
|
|
| 堵转保护 |
|
|
|
| ¤ |
|
|
|
|
|
|
|
| 过热保护 |
|
|
| ¤ | ¤ |
|
|
|
|
|
|
|
| 起动时间过长 |
|
|
| ¤ | ¤ |
|
|
|
|
|
|
|
| 实时时钟 | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
|
| 故障录波 | ¤ | ¤ | ¤ | ¤ | ¤ |
|
| ¤ | ¤ | ¤ | ¤ | ¤ |
| 以太网通讯 | ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
| CAN、RS485 | ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
| SCADA后台监控 |
|
|
|
|
|
|
|
|
|
|
| ¤ |
