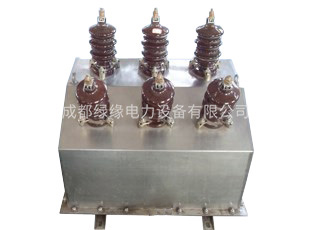

JLSZW-10高压不锈钢外壳油浸式计量箱 三元件

  一、产品介绍
    JLSZW-10高压不锈钢外壳油浸式计量箱由户外干式组合互感器由电压、电流互感器组合而成。产品供交流50Hz,额定电压10kV以下三相线路中,供电压、电流和电能测量及继电器保护用。
JLSZW-10高压不锈钢外壳油浸式计量箱
   适用于城网,农网户外变电站,也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器(计量箱)。


一、型号参数

产品型号

额定电流比(V)

准确及额定输出(VA) COSφ=0.8

一秒热稳定电流(kA)

动稳定电流(kA)

0.2S

0.5S

0.2

0.5

JLSZW-10



5-15/5

10

10

10

15

120I 1n

300I 1n

20-75/5

220I 1n

550I 1n

100-200/5

34

85

300-600/5

65

163

额定电压比(V)

准确级及额定输出(VA) COSφ=0.8

极限输出(VA)

0.2

0.5

1

6000/1001000/100

20

30

50

300

型号表

JLSZW-10  5/5

JLSZW-10  10/5

JLSZW-10  15/5

JLSZW-10  20/5

JLSZW-10  30/5

JLSZW-10  40/5

JLSZW-10  50/5

JLSZW-10  75/5

JLSZW-10  100/5

JLSZW-10  150/5

JLSZW-10  200/5

JLSZW-10  250/5

JLSZW-10  300/5

JLSZW-10  400/5

JLSZW-10  500/5

JLSZW-10  600/5
