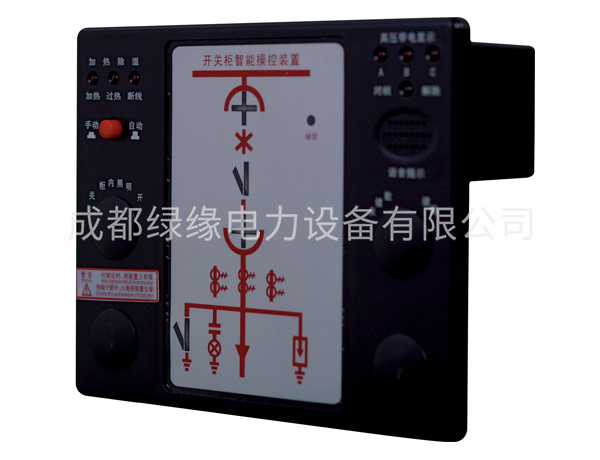

SKXY-100B开关柜智能操控装置
一、产品介绍
SKXY-100B系开关柜智能操控装置是我公司针对3-35kv电力开关柜的一种新型产品；适用于中置、手车柜、固定柜、环网柜等多种开关柜。
二、功能描述
1、有动态模拟显示图；
2、柜内温湿度控制；
3、高亮度数码显示温度值；
4、高压带电显示及闭锁功能；
5、语音防误提示；
6、分合闸提示；
7、储能提示；
8、远方/就地操作；
9、485通讯接口，Modbus协议；
10温湿度控制定值可选；
三、安装方式
1、外形尺寸：230（长）×178（宽）×69（深）mm；
2、开孔尺寸220（长）×165（宽）mm；
3、安装方式：面板嵌入式安装。
一、开关柜智能控制装置产品选型表
|
功能
型号 |
SKXY-100A |
SKXY-100B |
SKXY-100C |
SKXY-100D |
|
人体感应探头 |
|
|
|
√ |
|
语音防误提示 |
|
√ |
√ |
√ |
|
语音带电提示 |
|
|
|
√ |
|
动态模拟图 |
√ |
√ |
√ |
√ |
|
带电闭锁显示 |
√ |
√ |
√ |
√ |
|
验电及核相 |
|
|
|
√ |
|
温湿度数显控制 |
|
|
√ |
√ |
|
温湿度模拟控制 |
√ |
√ |
|
|
|
分合闸、储能、远方/就地柜内照明操作 |
|
√ |
√ |
√ |
|
预分预合闪光指示 |
|
|
√ |
√ |
|
分合闸回路完好指示 |
|
|
√ |
√ |
|
分合闸回路电压显示 |
|
|
|
√ |
|
主回路电流、电压、功率测量和显示 |
|
|
|
|
|
触头、电缆搭接头温度测量和显示 |
|
|
|
选配 |
|
RS485通讯接口 |
|
√ |
√ |
√ |
|
可编程变送输出4-20mA;0-5V |
|
|
|
选配 |
特别提示：
-
在做柜体高压试验时，请将传感器插头从仪器上拔下，待试验完毕后正确复原，以免损坏仪器和传感器。
-
建议温控器负载配用150W的加热器。
