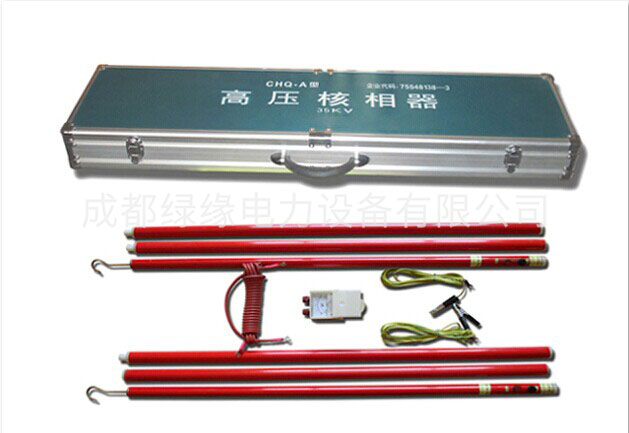

一、产品简介
    10KV核相器取出射器X和发射器Y连接高压输出杆（内置发射天线），通过仪器提供的测试线一端两个小夹子分别联接发射器X和发射器弯钩上。

二、产品用途
（1）运行电压下，进行高压电力线路的核定相位工作，属带电测试工具，特别对直接接触高电压的核相棒进行了较高的工频耐压试验。结果表明其绝缘性能和安全距离均能满足电业安全规程要求。另外由于核相棒末端有放电指示管，当核相棒末端与核相表连线断开情况下，也能保证人身和设备安全。
 （2）从模拟两端电压来看******相位差30º的同名相电压（如经过长距离输电的线路），虽然调节r和r’电阻不能使电桥完全平衡。但与不同名相的其他两相所测得Ig值相比，它们之间的差值2~3倍，仍能分辨三相的不同相位。
（3）该仪器经过一定的高压校验后，还可作测量高电压之用。

1、室内校验方式
a、取出射器X和发射器Y连接高压输出杆（内置发射天线），通过仪器提供的测试线一端两个小夹子分别联接发射器X和发射器弯钩上。一头插入220V电源后（因为220V一相火线，改成双火线，电压低）、打开接收器电源开关。出现波形后可认为仪器正常.
2、现场使用
a. 使用前必须遵守《电力安全工具预防性试验规程》工作要求。
b. 将10KV核相仪发射器X和发射器Y分别连接绝缘杆（绝缘杆伸出长度根据电压使用）
c. 打开接收器电源开关，接收器自动跟踪显示X、Y相的波形曲线。显示X、Y相之间相位差。（≤±20度为同相，>20度为异相）并显示同相或不同相。
1. 10KV核相仪技术参数
使用范围：10V～110kV
试品状态：线路或设备带电部分
离地高度：小于20米
发射器之间******距离：小于100米，配软天线一支、可插入接收器后部。接收效果更好。特别由于现场干扰情况下。

三、注意事项
1、现场操作必须遵守《电力安全工具预试规程》工作要求。
2、使用前必须对仪器进行自检，发射器、接收器电池必须充足，否则影响发射及接收灵敏度。
3、使用过程中不能大于有效接收距离，发射器尽量置于开阔处。
4、使用过程中避免无线电发射装置使用，以免干扰接收器无法判别。
5、在试验时，试验人员穿绝缘鞋且处在安全距离以外区域。
