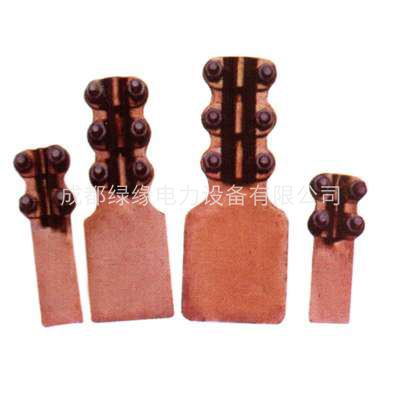

ST系列螺栓型铜设备线夹
一、产品用途
ST螺栓型铝设备线夹适用于变电母线引下线与电气设备（如变压器、断路器、隔离开关、空墙套管等）的出线端子接续。按照材料的不同出现端子分为铜质和铝质两大类。
二、产品特点
采用钎焊工艺，质地致密，强度高。避免了铸造工艺引起的内部疏松、砂眼、夹渣等缺陷引起的压接开裂、接触不良等事故分险。
ST系列螺栓型铜设备线夹参数及型号：
| 型号 | 74标 | 适用导线截面(mm2) | 主要尺寸(mm) | ||||
| A | B | L1 | L | ||||
| / | ST-1 | 35~50 | 图1 | 4.5 | 40 | 65 | 120 |
| / | ST-2 | 70~95 | 4.5 | 40 | 80 | 136 | |
| ST-1A(B) | ST-3 | 35~50 | 图2 | 4.5 | 40 | 65 | 145 |
| ST-2A(B) | ST-4 | 70~95 | 4.5 | 40 | 80 | 175 | |
| ST-3A(B) | ST-5 | 120~150 | 5 | 50 | 125 | 225 | |
| ST-4A(B) | ST-6 | 185~240 | 5 | 50 | 125 | 225 | |
| ST-5A(B) | / | 300~40 | 6 | 63 | 130 | 245 | |
| ST-2A(B)-80 | / | 70~95 | 图1 | 5 | 80 | 80 | 185 |
| ST-3A(B)-80 | ST-7 | 120~150 | 图2 | 5 | 80 | 125 | 239 |
| ST-4A(B)-80 | ST-8 | 185~240 | 5 | 80 | 125 | 239 | |
| ST-5A(B)-80 | / | 300~400 | 8 | 80 | 125 | 245 | |
| ST-2A(B)-100 | / | 70~95 | 6 | 100 | 80 | 205 | |
| ST-3A(B)-100 | / | 120~150 | 6 | 100 | 125 | 260 | |
| ST-4A(B)-100 | / | 185~240 | 6 | 100 | 125 | 260 | |
| ST-5A(B)-100 | / | 300~400 | 8 | 100 | 125 | 260 | |
| ST-6A(B)-100 | / | 500~630 | 8 | 100 | 125 | 260 | |
