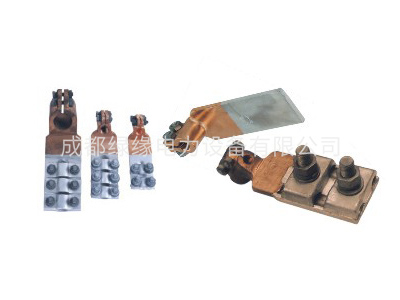

SBG系列铜铝抱杆线夹
一、产品用途
抱杆线夹使用于电力变压器、柱上开关、真空断路器、高压电气的圆棒接线桩头于导线、母排、端子的连接
二、产品特点
抱杆线夹抱杆端采用螺套加侧开缝设计原理,线夹安装在设备导电杆上后,在拧紧开缝两侧螺丝,具有电气接触面积大,接触紧密牢固等优点,另一侧分别采用压板、平板、圆管等不同方式,与母排、导线、接线端子连接,适用范围广.
SBG系列铜铝抱杆线夹参数及型号
SBG压板式铜铝抱杆线夹
| 型号 | 适用导线截面(mm2) | 主要尺寸(mm) | ||||
| M | D | L | A | B | ||
| SBG-M12B | 35~120 | 12 | 22 | 40 | 7 | 50 |
| SBG-M14B | 50~150 | 14 | 26 | 42 | 7 | 50 |
| SBG-M16B | 50~150 | 16 | 26 | 42 | 7 | 50 |
| SBG-M18B | 95~240 | 18 | 30 | 44 | 8 | 60 |
| SBG-M20B | 95~240 | 20 | 30 | 44 | 8 | 60 |
| SBG-M22B | 150~400 | 22 | 36 | 45 | 9 | 70 |
| SBG-M24B | 150~400 | 24 | 36 | 45 | 9 | 70 |
注：适用于园棒接线桩头，与铝导线的连接。
SBG-P平板式铜抱杆线夹
| 型号 | 主要尺寸(mm) | ||||
| M | D | L | A | B | |
| SBG-P-M12D | 12 | 22 | 40 | 7 | 40 |
| SBG-P-M14D | 14 | 26 | 42 | 7 | 40 |
| SBG-P-M16D | 16 | 26 | 42 | 7 | 40 |
| SBG-P-M18D | 18 | 30 | 44 | 8 | 42 |
| SBG-P-M20D | 20 | 30 | 44 | 8 | 42 |
注：适用于园棒接线桩头，与铝导线的连接
SBG-S铜铝双导线抱杆线夹
| 型号 | 适用导线截面(mm2) | 主要尺寸(mm) | ||||
| M | D | L | A | B | ||
| SBG-S-M12B | 120~150 | 12 | 22 | 40 | 14 | 63 |
| SBG-S-M14B | 120~150 | 14 | 26 | 42 | 14 | 63 |
| SBG-S-M16B | 120~150 | 16 | 26 | 42 | 14 | 63 |
| SBG-S-M18B | 120~150 | 18 | 30 | 44 | 14 | 63 |
| SBG-S-M20B | 120~150 | 20 | 30 | 44 | 14 | 63 |
注：适用于园棒接线桩头，与铝导线的连接
