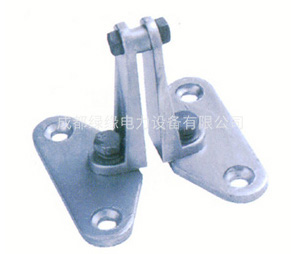

MWL型户外立放矩形母线金具
一、产品用途
MWL型户外立放矩形母线金具主要用于变电所母线与绝缘子的固定或悬挂练连接。
二、产品特点
握力好，固定线路牢固。
节能设计，线路损耗小。
绝缘性好，不伤导线。
安装方便，维护简单。
结构紧凑，美观大方。
MWL型户外立放矩形母线金具参数型号：
| 型号 | 适用母线 | 主要尺寸（mm） | |||
| 宽度（mm） | 数量（片） | H | L1 | L2 | |
| MWL-101 | 63 | 1 | 82 | 140 | 60 |
| MWL-102 | 80 | 100 | |||
| MWL-103 | 100 | 120 | |||
| MWL-104 | 125 | 145 | |||
| MWL-201 | 63 | 2 | 82 | 140 | 83 |
| MWL-202 | 80 | 100 | |||
| MWL-203 | 100 | 120 | |||
| MWL-204 | 125 | 145 | |||
| MWL-301 | 63 | 3 | 82 | 140 | 100 |
| MWL-302 | 80 | 100 | |||
| MWL-303 | 100 | 120 | |||
| MWL-304 | 125 | 145 | |||
| MWL-105 | 63 | 1 | 82 | 90 | 60 |
| MWL-106 | 80 | 100 | |||
| MWL-107 | 100 | 120 | |||
| MWL-108 | 125 | 145 | |||
| MWL-205 | 63 | 2 | 82 | 113 | 83 |
| MWL-206 | 80 | 100 | |||
| MWL-207 | 100 | 120 | |||
| MWL-208 | 125 | 145 | |||
| MWL-305 | 63 | 3 | 82 | 130 | 100 |
| MWL-306 | 80 | 100 | |||
| MWL-307 | 100 | 120 | |||
| MWL-308 | 125 | 145 | |||
注：
1、上盖板、隔板为铝合金件，其余为热镀锌钢制件。
2、用户所需配套支柱绝缘子孔距与上述不同时，订货时请注明。
3、选型时，当适用绝缘母排时，请在型号前加“J”。
