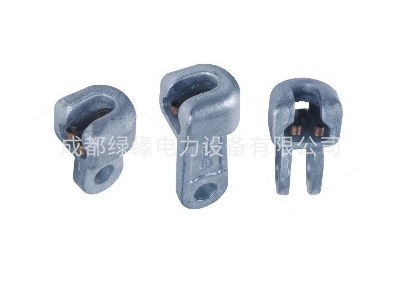

W1-7R W1-12R型碗头挂板
一、产品介绍
W1-7R W1-12R型碗头挂板用于架空配电线路中耐张金具与绝缘子的连接及绝缘防护
二、产品特点
a、工频耐压：≥18KV保压1分钟不击穿。
b、绝缘电阻：＞1.0×1014W。
c、环境温度：-30℃～90℃。
d、耐气候性能：经人工气候老化试验1008小时后性能良好。
W1-R型参数及型号:
| 型号 | 连接标记 | 主要尺寸(mm) | 标称破坏载荷(kN) | 重量 (kg) | ||||
| B | Φ1 | Φ | H1 | H | ||||
| W1-7R | XP-7 XP-4.5 | 20 | 14 | 20 | 70 | 120 | 70 | 1.0 |
| W1-12R | 16 | 22 | 14 | 22 | 70 | 120 | 120 | 1.3 |
