LZJ8-10Q(LZJC-10全封闭）5-1000/5
一、产品简介

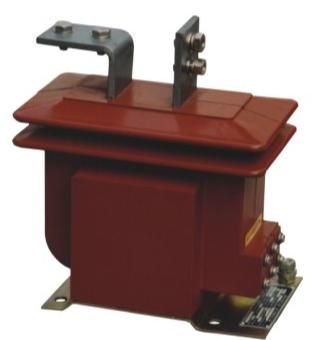

LZJ(C)8-10Q型电流互感器是以环氧树脂作主绝缘的支柱式全封闭电流互感器，供户内频率为50Hz,10kV电力系统作电流、电能测量及继电保护用。
二、结构特征
本型互感器为环氧树脂全封闭浇注式结构，具有优良的绝缘性能和防潮能力。体积小、重量轻、适宜于任何位置，任意方向安装。
三、工作条件
1、海拔3000米以内；
2、周围介质温度-5℃～+40℃；
3、空气的相对湿度不超过90%(温度为25℃时) ；
4、无严重影响互感器绝缘的气体、蒸汽、尘埃及其它爆炸性或浸蚀性介质；
5、安装场所无剧烈震动和颠簸。
四、规格及技术参数
1、额定电压：10kV；
2、额定频率：50Hz；
3、额定一次电流：5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、8000、1000A；
4、额定二次电流：5A；
5、级次组合：0.5/10P10或0.5/10P15、0.2/10P10、0.2S/0.2、0.5/0.5；
6、额定负荷(COSf=0.8滞后) ；
计量(1S)0.2S、0.2、0.5级为10VA；
继保(2S)10P级为15VA；
7、继保(2S)额定准确限值系数(10%倍数) ：≥10；
8、短时热电流和动稳定电流见表1：
9、绝缘水平：
①工频试验电压：一次对二次及对地42kV/1min；
②在8.3kV试验电压下，局部放电量≤20pC；
③沿面汇露比距≥20mm/kV。
LZJ8-10Q(LZJC-10全封闭）5-1000/5技术参数：
| 产品型号 | 额定电流 | 级次组合 | 准确级及额定输出保护级 | 一秒热稳定电流(KA) | 动稳定电流(KA) | |||
| 0.2S | 0.2 | 0.5 | 10P15 | |||||
| LZJ-10Q | 5/5 | 0.2s/10P15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 0.8 | 1.5 | ||||||
| 15/5 | 1.1 | 2.3 | ||||||
| 20/5 | 1.5 | 3 | ||||||
| 30/5 | 2.3 | 4.5 | ||||||
| 40/5 | 3 | 6 | ||||||
| 50/5 | 3.8 | 7.5 | ||||||
| 75/5 | 5.6 | 11.3 | ||||||
| 100/5 | 7.5 | 15 | ||||||
| 150/5 | 11.3 | 22.5 | ||||||
| 200/5 | 15 | 30 | ||||||
| 300/5 | 22.5 | 45 | ||||||
| 400/5 | 30 | 60 | ||||||
| 600/5 | 30 | 60 | ||||||
| 800/5 | 40 | 80 | ||||||
| 1000/5 | 45 | 90 | ||||||
| 1500/5 | 45 | 90 | ||||||
