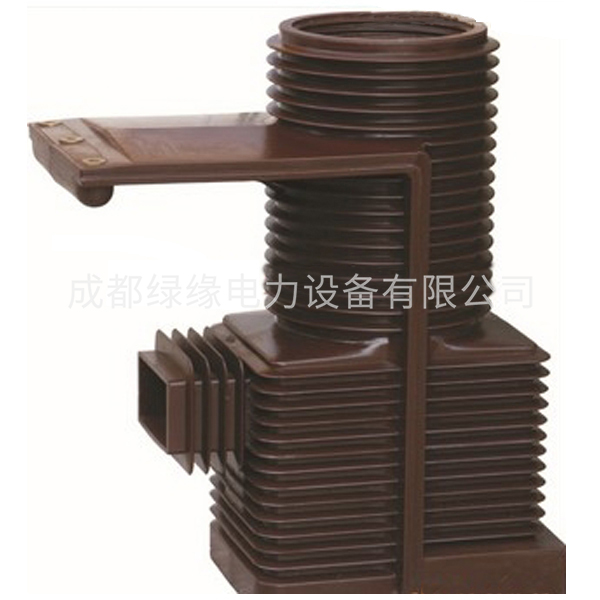

LDBJ9-40.5电流互感器
一、产品概述
LDBJ9-40.5电流互感器为触头盒式电流互感器，适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中，作电能计量、电流测量和继电保护用，是专门为KYN61-40.5高压开关柜而设计的。本产品符合IEC60044-1及GB1208《电流互感器》标准。
二、结构简介
本型电流互感器为全封闭环氧树脂浇注结构，其一次绕组的P1端被设置在触头盒内。
三、技术参数
1、额定绝缘水平：40.5/95/185kV
2、额定二次电流：5A、1A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表1
4、污移等级：Ⅱ级
5、产品局部放电水平符合GB1208《电流互感器》要求。
LDBJ9-40.5电流互感器产品参数：
| 额定一次电流(A) | 准确级次组合 | 额定输出(VA) | 额定短时热电流(Ith)(kA) | 额定动稳定电流(Idyn) (kA) |
| 200～300 | 0.2/10P10 | 20/50 | 150I1n | 375I1n |
| 400 | 45 | 112.5 | ||
| 500 | 63 | 130 | ||
| 600 | ||||
| 800 | 0.2/10P10 | 30/50 | 80 | |
| 1000～1200 | ||||
| 1500 | ||||
| 2000～3000 | 100 | 160 |
