HY5CZ-3.8/13.5 HY5CZ-7.6/24高压氧化锌避雷器

  产品信息
HY5CZ-3.8/13.5、HY5CZ-7.6/24复合绝缘金属氧化物避雷器是90年代的国际高科技产品,它将金属氧化物避雷器和复合绝缘材料的优异性集于一体,成为原瓷套型避雷器的更新换代产品。主要用于电压等级为0.22~220KV的发电、输电、变电、配电系统中,用于限制可能出现的各种过电压,以保证电气设备的安全运行。

HY5CZ-3.8/13.5、HY5CZ-7.6/24复合绝缘金属氧化物避雷器由于具有残压低、通流容量大、响应时间快、陡波特性平坦等一系列优异性,因此,不仅能有效地限制雷电过电压和操作过电压(如切高压电机、切空载变压器、投切电容器组等引起的过电压)对电器设备的危害,而且能抑制异常快速过电压对固体器件的损害。

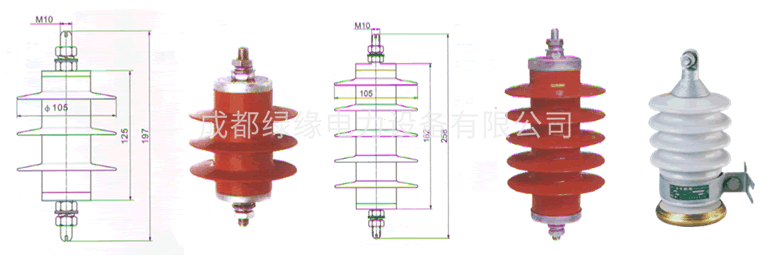

HY5CZ-3.8/13.5、HY5CZ-7.6/24高压氧化锌避雷器
复合绝缘氧化物避雷器由氧化锌非线性高性能电阻片叠装成整体,采用特殊工艺将电阻片制成芯体,然后再采用一次成型工艺用复合绝缘材料封装成一体,来取代传统的瓷套型结构。

   HY5CZ-3.8/13.5、HY5CZ-7.6/24高压氧化锌避雷器规格参数:

避雷器型号

使用场所

电压等级(KV)

避雷器额定电压(KV)

有效值

(KV)

有间隙避雷器

残压峰值(KV)(不大于)

工频放电电压(KV)有效值不小于

1.2/50冲击放电电压(KV)

8/20雷电冲击电流下

******电导电流(μA)

30/60操作冲击电流下8/20

1/4陡坡冲击电流

HY5CZ-3.8/13.5

电站型

3

3.8

8.0

12.0

20

12.0

10

13.5

HY5CZ-7.6/24

6

7.6

16.0

24.0

20

24.0

19.5

--

HY5CZ-12.7/41

10

12.7

26.0

41

20

41.0

35.0

46.0

HY5CZ-42/124

35

42

80

124

20

124

100

143
