一、产品概述

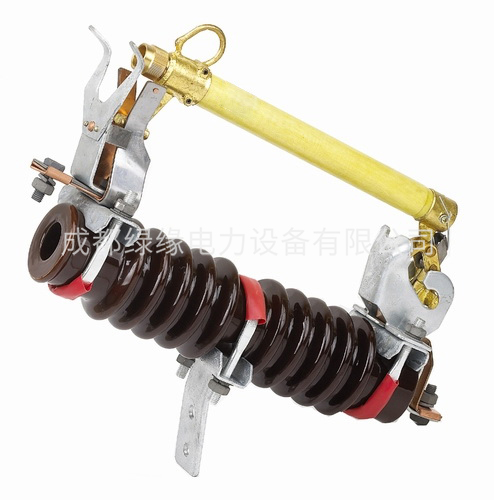

RW11-12/100 RW11-12/200户外交流高压陶瓷跌落式熔断器户外交流高压陶瓷跌落式熔断器及拉负荷跌落式熔断器是输配电系统中户外高压保护电器，装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。高压陶瓷跌落式熔断器由陶瓷绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分、合负荷电流。

四川蜀越电气生产销售的RW系列12kv高压陶瓷绝缘子跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流时熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使馆内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力二下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静动触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。


二、使用范围
RW11型户外交流高压陶瓷跌落式熔断器产品适用于35kv及以下电压、频率50Hz电力系统中，作输电线路、电力变压器过载和短路保护、分合额定负荷电流用，机械寿命≥2000次。

三、使用条件
1.高压陶瓷跌落式熔断器适用于环境温度上限40℃，下限-30℃之内。
2.海拔不超过1000m，风速不大于35m/s
注：熔断器不适用于下述场所：
●有燃料或爆炸危险的场所。
●有剧烈震动或冲击的场所。
●有异电化学气体作用及严重空气污秽，烟雾地区。

四、结构介绍
四川蜀越电气生产销售的RW11-12kv户外交流高压陶瓷跌落式熔断器是由基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或短路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。

RW11-12KV户外交流高压陶瓷跌落式熔断器技术参数：
