一、产品描述：

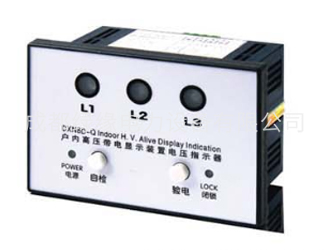

DXN8-T带电显示器(同DXN8D-T户内高压带电显示装置,DXN8D-10T,DXN8-10T,带自检,带验电,提示型,10KV,12KV,35kv) 根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带点指示、高压带点闭锁以及手动加热初湿控制、加热器断线指示等多功能于一体，这些指示功能可分可合，用户可根据需要选择。只要指定不同的订货型号并提供一次方案图即可。将来还可以根据用户需要加入回路电流值，电压值，开关分合闸次数，温度，湿度等数字显示功能。通讯接口。给计算机监控网络提供遥测，遥信数据。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计、美化开关柜的面板布局，完善开关状态的指示功能和安全性能。其中，优化设计的带电指示部分，消化吸收了进口产品的先进技术、具有显示清晰、长寿命等优点。

DXN8-T、DXN8D-Q带电显示器的应用，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、带电（闭锁）指示器、自动加热除湿、温度控制器、加热器故障监测器等多种控制、指示装置。

二、主要技术指标：

１）电源：AC220V±10％　50HZ（特殊电压订货时需说明）

２）DXN8D-Q使用环境：温度－40℃～60℃，相对湿度≤95％RH<

３）功耗：≤5W

４）耐压：工频>2000V，1min

５）净重：1.1kg

６）外形尺寸（mm3)：197×136×62

三、【安装方式】：

面板式安装， 开孔尺寸：91×44mm 或102×72mm
