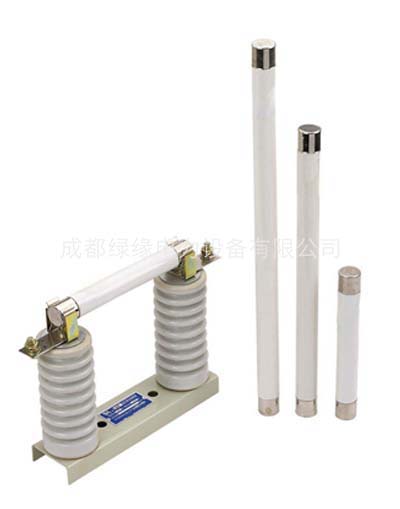

XRNP1高压限流熔断器电压互感器保护用
一、产品用途
本产品使用于户内交流50Hz，额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用。(通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2和IEC282-1)。
一、基本参数
|
型号 |
额定电压(KV) |
额定电流(KA) |
开断能力(KA) |
|
XRNP1-12/-50 |
12(10) |
0.2,0.5,1,2,3.15 |
50 |
|
XRNP1-40.5/-31.5 |
40.5(35) |
0.2,0.5,1,2,3.15 |
50 |
|
XPNR1-24/-50 |
24(20) |
0.2,0.5,1,2,3.15 |
|
二、参数
3.6/40.5KV(I) 型熔断件
|
型号 |
额定电压(KV) |
额定电流(A) |
熔管尺寸(mm) |
额定开断电流(KA) |
备注 |
|
XRNP1 |
3.6 |
0.2 |
25X195 |
50 |
平帽 |
|
0.3 |
|||||
|
0.5 |
|||||
|
1 |
|||||
|
2 |
|||||
|
3.15 |
|||||
|
5 |
|||||
|
XRNP1 |
24 |
0.2 |
25X354 |
50 |
平帽 |
|
0.3 |
|||||
|
0.5 |
|||||
|
1 |
|||||
|
2 |
|||||
|
3.15 |
|||||
|
XRNP1 |
40.5 |
0.2 |
25X465 |
31.5 |
平帽 |
|
0.3 |
|||||
|
0.5 |
|||||
|
1 |
|||||
|
2 |
|||||
|
3.15 |
